Компрессорно-конденсаторный блок SHUFT SDVC-V10WDHN1

Наружный компрессорно-конденсаторный блок SHUFT SDVC-V10WDHN1 используется для создания максимально кофмортных условий микроклимата в производственных, административных, коммерческих и другого назначения помещениях в составе системы кондиционирования с вентиляционными установками, оборудованными системами прямого охлаждения, или с внутренними блоками сплит-систем канального, настенного, шкафного и других типов. Прибор оснащен теплообменником, 3-лопастным осевым вентилятором с двигателем постоянного тока, блоком автоматики, запорными вентилями, защитной вентиляционной решеткой и монтажными опорами. Корпус выполнен из стали с антикоррозийным покрытием белого цвета.

Комплектация:

• Набор монтажных соединений
• Дренажный патрубок
• Инструкция по эксплуатации и монтажу
• Гарантийный талон
• Заводская упаковка

Особенности:

• Основные функции:
  • Охлаждение
  • Обогрев
  • Осушение
• Возможность подключения до 6 внутренних блоков
• Управление производительностью ККБ: аналоговый сигнал 0-10 В с помощью опционального контроллера
• Роторный компрессор с технологией DC-Inverter: плавная энергоэффективная работа благодаря автоматической модуляции мощности
• Функция Smart Defrost: автоматическое интеллектуальное оттаивание теплообменника для защиты от обмерзания
• Функция теплого пуска: предотвращение запуска вентилятора на высокой скорости до момента оптимального прогрева теплообменника в режиме обогрева
• Функция самодиагностики с индикацией кодов неисправностей на дисплее платы ККБ или опционального контроллера
• Автоматическое возобновление работы после сбоя питания
• Защитная задержка запуска компрессора после сбоя питания
• Защитное устройство автоматического отключения при засорении воздуховыпускного отверстия наружного или внутреннего блоков, блокировке вентилятора и воздействии непрерывного сильного ветра
• Экологически безопасный хладагент R410a
• Горизонтальный выдув воздуха
• Тип дросселирующего устройства: электронный расширительный вентиль (ЭРВ)
• Тип масла компрессора: RB74AF
• Компактный корпус для оптимизации пространства и удобства монтажа
• Эргономичный дизайн

Дополнительные характеристики:

• Условия хранения:
  • Диапазон температуры окружающей среды: от 4 до 40 °С
  • Максимальная относительная влажность при 25 °С: 85%
• Диапазон допустимой температуры наружного воздуха / в помещении:
  • Обогрев: от -15 до 27 / от 0 до 30 °С
  • Охлаждение: от -15 до 55 / от 17 до 32 °С
  • Осушение: от -15 до 55 / от 12 до 32 °С
• Параметры источника питания:
  • Напряжение (диапазон): 220 (198 - 264) В
  • Минимальная сила тока цепи: 28,8 А
  • Общая сила тока перегрузки: 24 А
  • Максимальная сила тока предохранителя: 32 А
• Номинальная сила тока нагрузки компрессора: 22 А
• Параметры вентилятора:
  • Мощность: 0,08 кВт
  • Сила тока нагрузки: 1 А
• Номинальная производительность ККБ соответственно температуре наружного воздуха / в помещении по сухому термометру:
  • Охлаждение (35 / 27 °С): 10 кВт
  • Обогрев (7 / 20 °С): 12 кВт
• Потребляемая мощность ККБ при номинальной производительности:
  • Охлаждение: 2,66 кВт
  • Обогрев: 3,15 кВт
• Энергоэффективность:
  • EER (коэффициент энергоэффективности системы в режиме охлаждения): 3,76
  • СOP (коэффициент энергоэффективности системы в режиме обогрева): 3,81
• Максимальный уровень звукового давления (A) на расстоянии 1 м: 54 дБ
• Длительность задержки запуска компрессора: 4 мин.
• Средний срок эксплуатации: 7 л.
• Количество контуров: 1
• Масса хладагента:
  • Заводская заправка: 2,6 кг
  • Дозаправка при увеличении длины трассы свыше номинальной: 0,054 кг/м
• Диаметр соединений трубопровода:
  • Жидкостная линия: 3/8" (9,53 мм)
  • Газовая линия: 5/8" (15,88 мм)
• Параметры магистрали при подключении 1 внутреннего блока:
  • Максимальная длина магистрали: 40000 мм
  • Максимальный перепад высот:
    • Наружный блок выше внутреннего: 20000 мм
    • Наружный блок ниже внутреннего: 20000 мм
  • Максимальное количество изгибов: 10
• Монтажные габариты: 663х375 мм
• Минимальный зазор до препятствий при монтаже:
  • Слева и сзади: 300 мм
  • Справа и сверху: 600 мм
  • Спереди: 2000 мм

Опции (заказываются отдельно):

• Соединительный комплект DX-Kit-01D(at) (блок с ЭРВ, датчики температуры и проводной пульт управления)

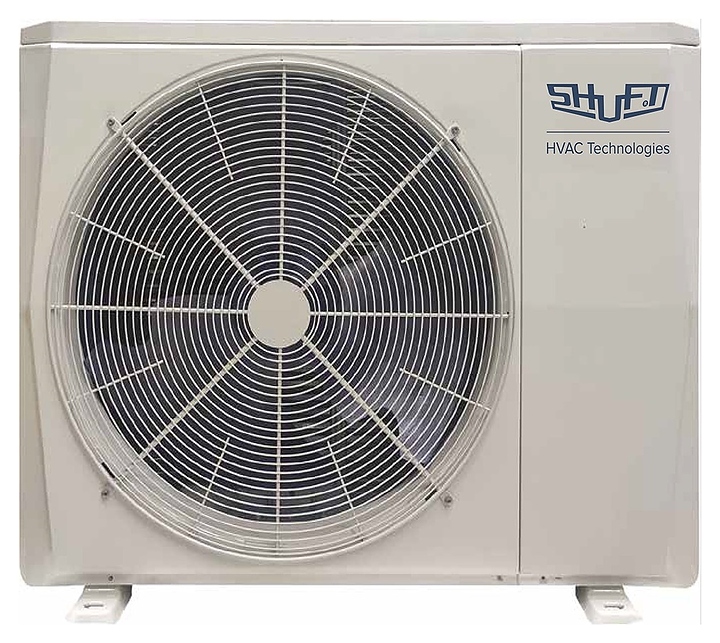

Внимание! На фото аналогичная модель другого размера.
